Параметрическая модель контейнерной площадки
2026-03-31

Введение

Одним из направлений развития методов проектирования морских портов является параметрическое проектирование [1-3]. Этот подход рассматривает математические соотношения между объектами, которые задают проектные ограничения. Идея здесь заключается в том, что вместо создания технического чертежа проектировщик порта стремится создать параметрическую модель объекта, чтобы:

  1. найти оптимальное решение для некоторых параметров модели;
  2. провести более глубокий анализ чувствительности разрабатываемого объекта и посмотреть, как весь проект изменится в случае увеличения или уменьшения тех или иных параметров;
  3. Экономьте время на составлении чертежей.

Разработка подобных моделей представляет собой отдельное направление деятельности проектировщиков портов, поскольку требует параметризации практически каждого элемента объекта.

Одним из важнейших элементов контейнерного терминала является контейнерная площадка, где контейнеры хранятся до момента погрузки на транспортное средство. Поэтому данная статья посвящена разработке параметрической модели контейнерной площадки. Для большей ясности материала в тексте будут рассматриваться только сухие контейнеры, не теряя при этом общности метода.

Ограничения модели

Независимо от того, выполняется ли в проекте реконструкция или строительство нового терминала, контейнерный терминал располагается на ограниченной территории, которая включает в себя здания, оборудование, железные дороги, причалы и контейнерную площадку [4-5]. Несмотря на то, что оператору терминала хотелось бы разместить контейнерные штабели по всей площади терминала, для перемещения контейнеров с контейнерной площадки и обратно терминалу необходимы технологические и пожарные проезды. Расположение проездов зависит от технологии обработки контейнеров, то есть от оборудования для обработки контейнеров.

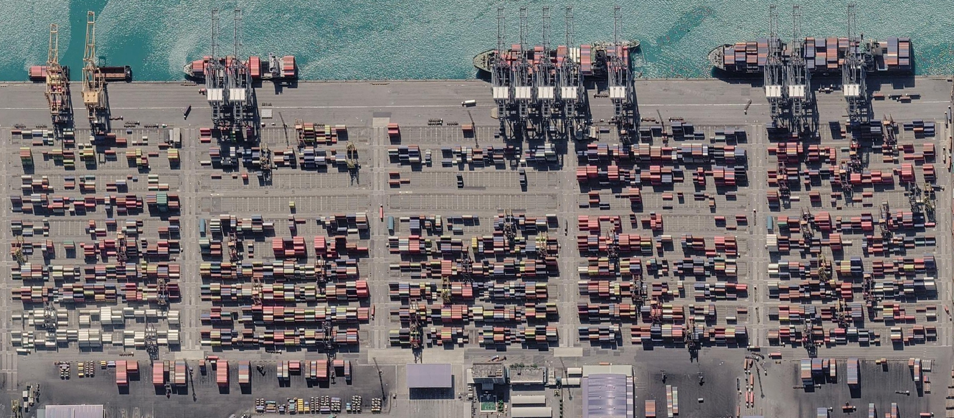

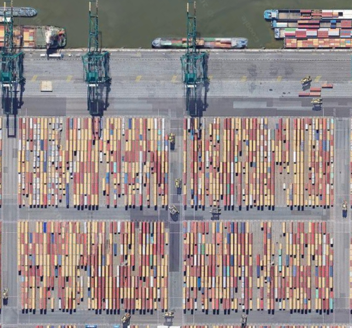

Контейнерная площадка состоит из штабелей контейнеров (рис. 1).

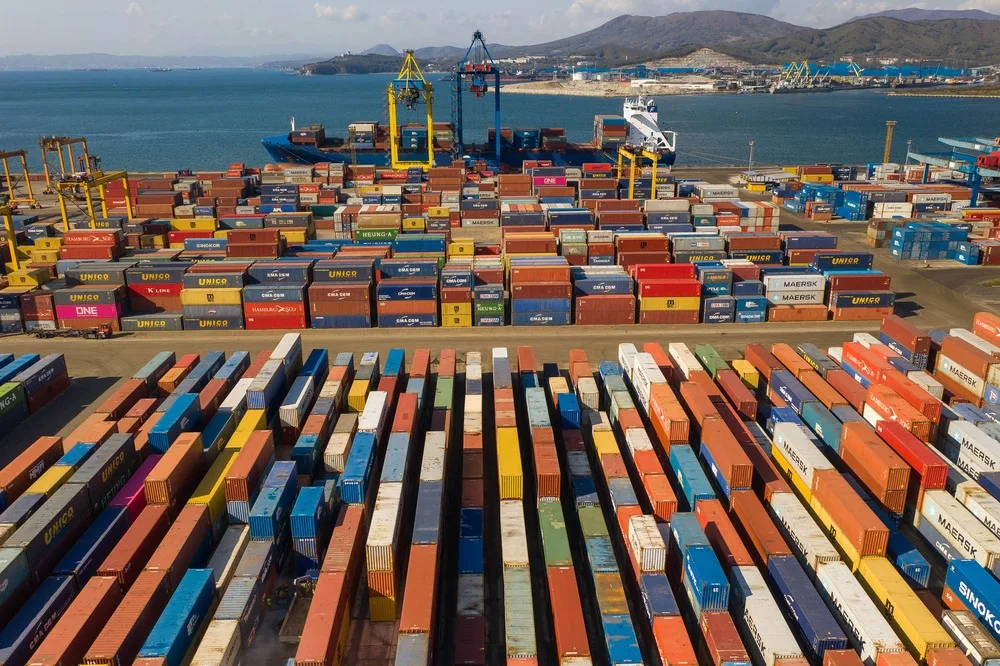

Рисунок 1. Пример контейнерной площадки

Таким образом, конфигурация контейнерной площадки в первую очередь определяется направлением штабелей контейнеров. Одна из наиболее популярных классификаций конфигурации контейнерной площадки представлена Дж. П. Родригом и Т. Ноттебомом , которые выделили конфигурации для автоматизированных и обычных контейнерных терминалов (рис. 2).

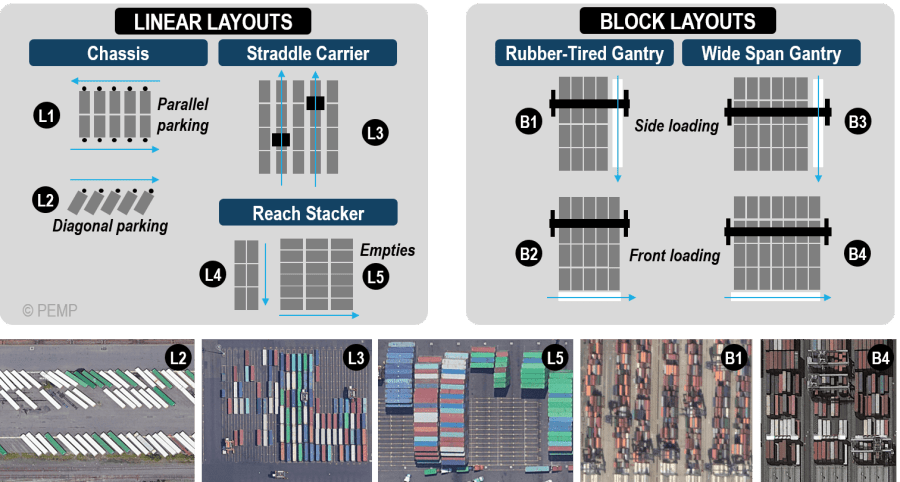

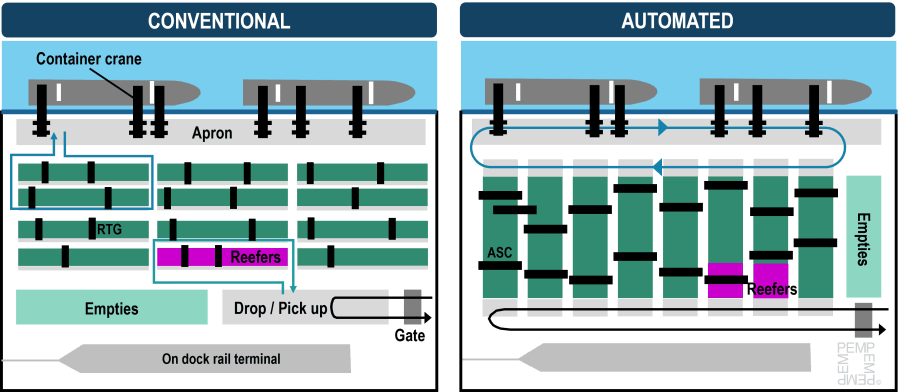

Рисунок 2. Классификация конфигурации контейнерных терминалов [6]

Разница между этими двумя конфигурациями определяется инженерным стремлением отделить транспортные потоки автоматизированного транспорта.

Кроме того, контейнерной площадке необходимы проезды для движения транспортных средств и проходы для перемещения контейнерного оборудования. В связи с этим, контейнерные штабели разделены транспортными дорогами. Каждая дорога включает в себя: дорогу для терминального оборудования, дорогу для автомобильных транспортных средств и системы освещения (рис. 3).

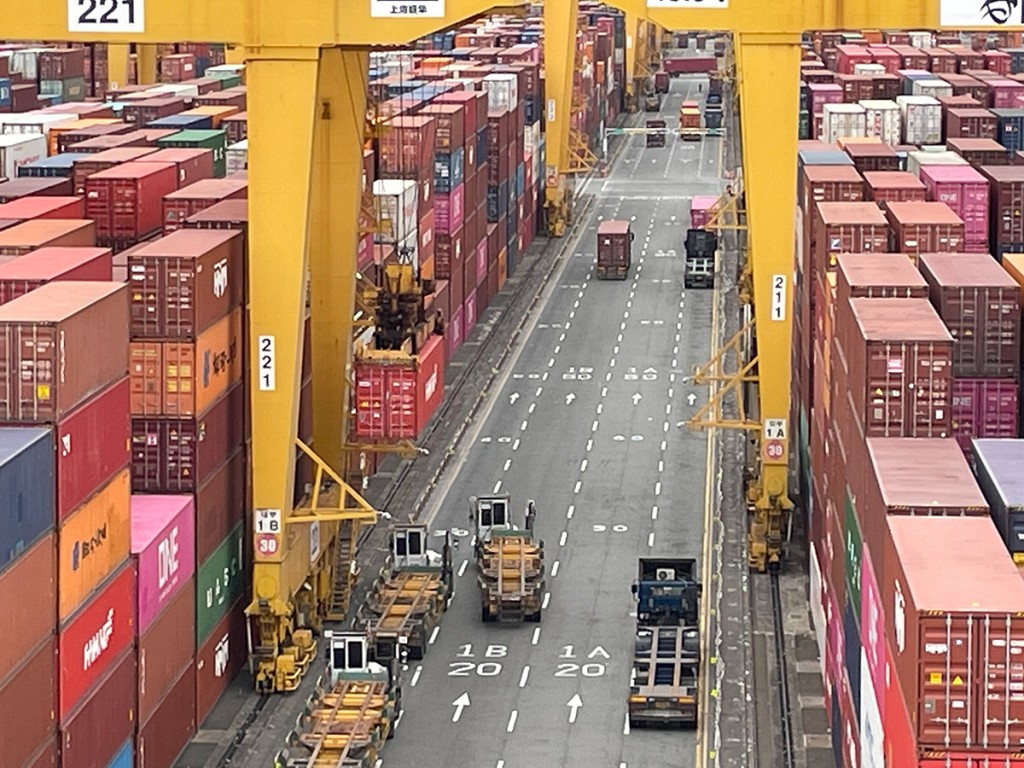

Рисунок 3. Терминальная дорога [6]

Иногда это расстояние может включать пешеходные переходы и разделительные полосы на дороге (рис. 4).

Рисунок 4. Пример терминальной дороги

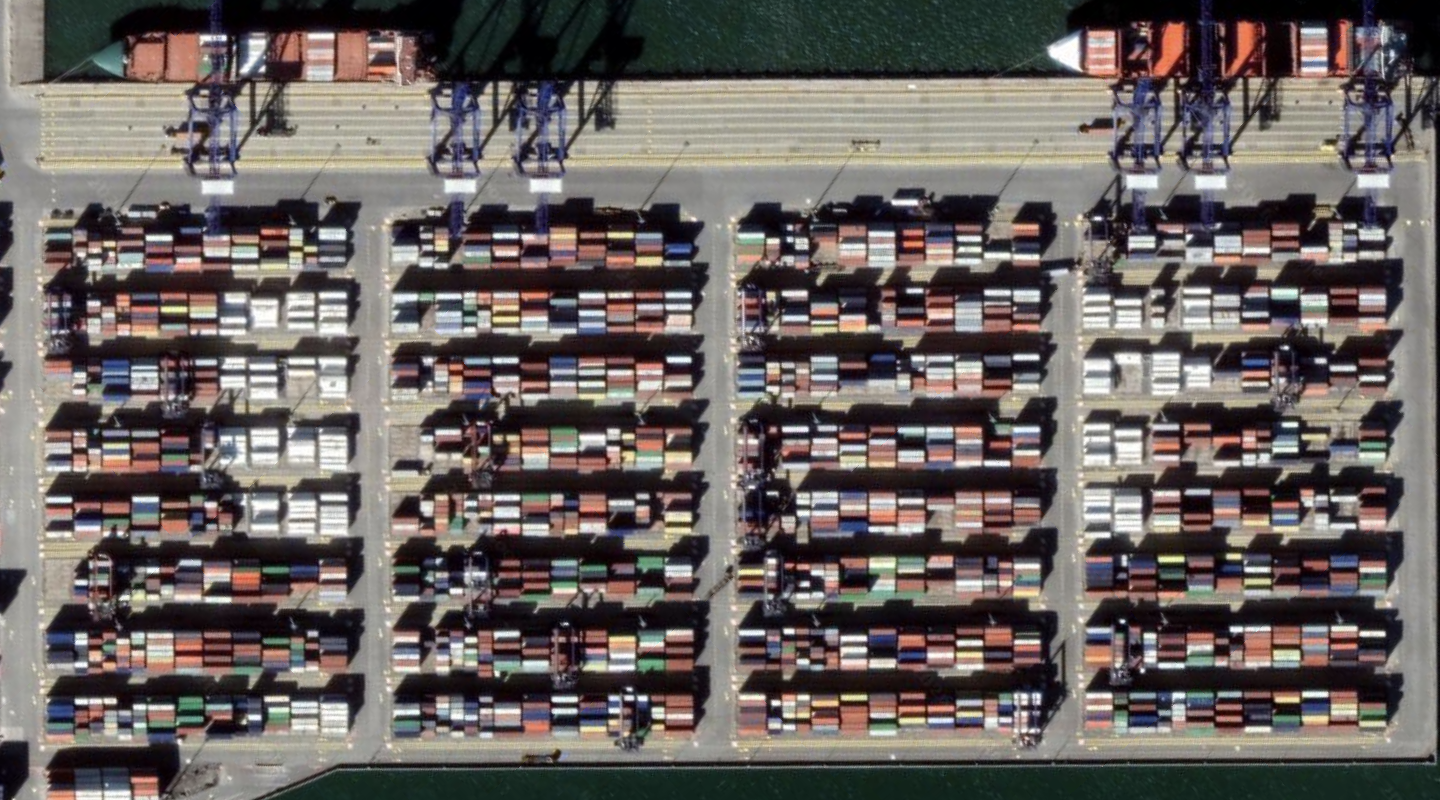

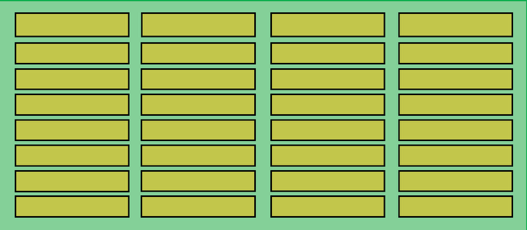

Для ускорения транспортировки контейнеров контейнерная площадка разделена на блоки штабелей. Блоки разделены перпендикулярными проездами, которые позволяют погрузочно-разгрузочному оборудованию свободно перемещаться между блоками и снижают риск распространения пожара в случае чрезвычайной ситуации (рис. 5).

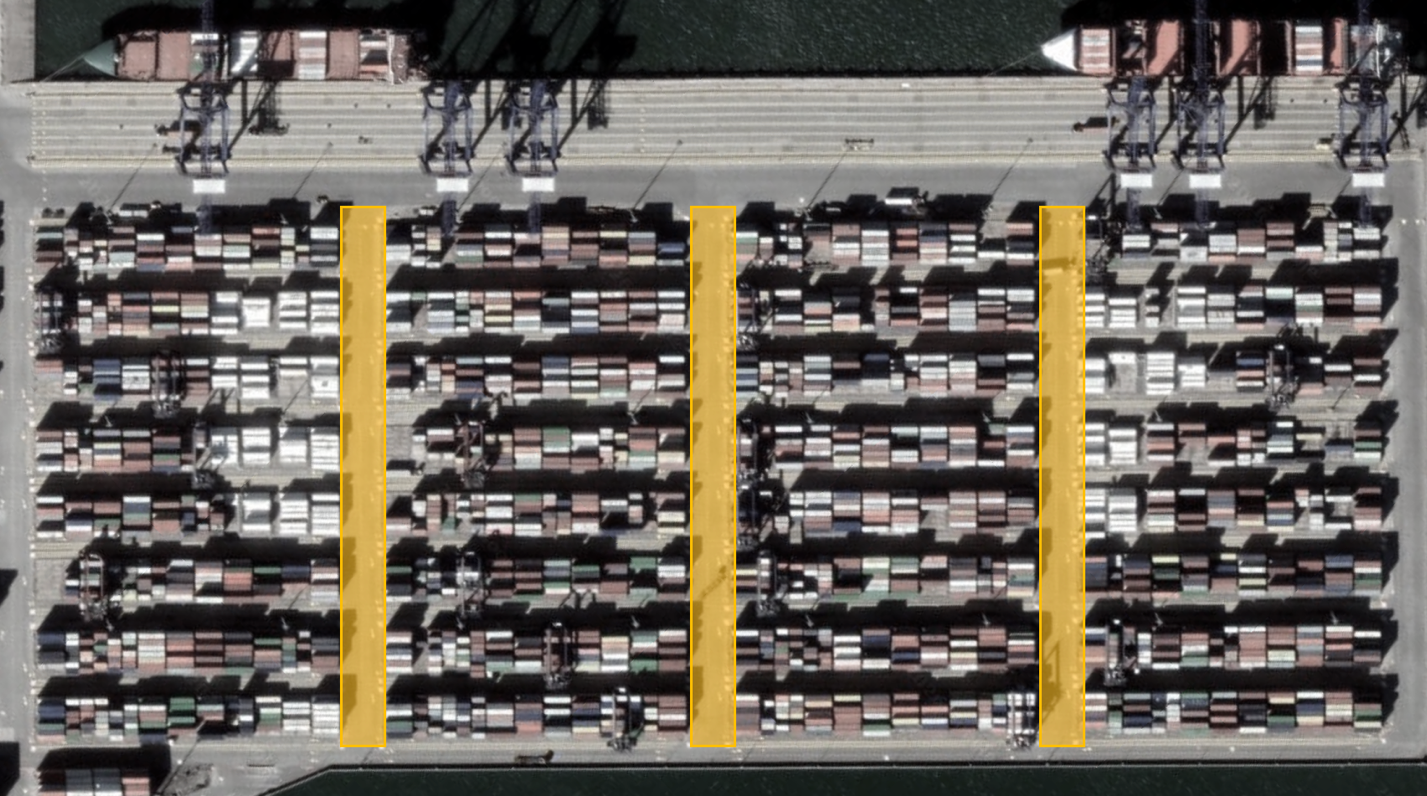

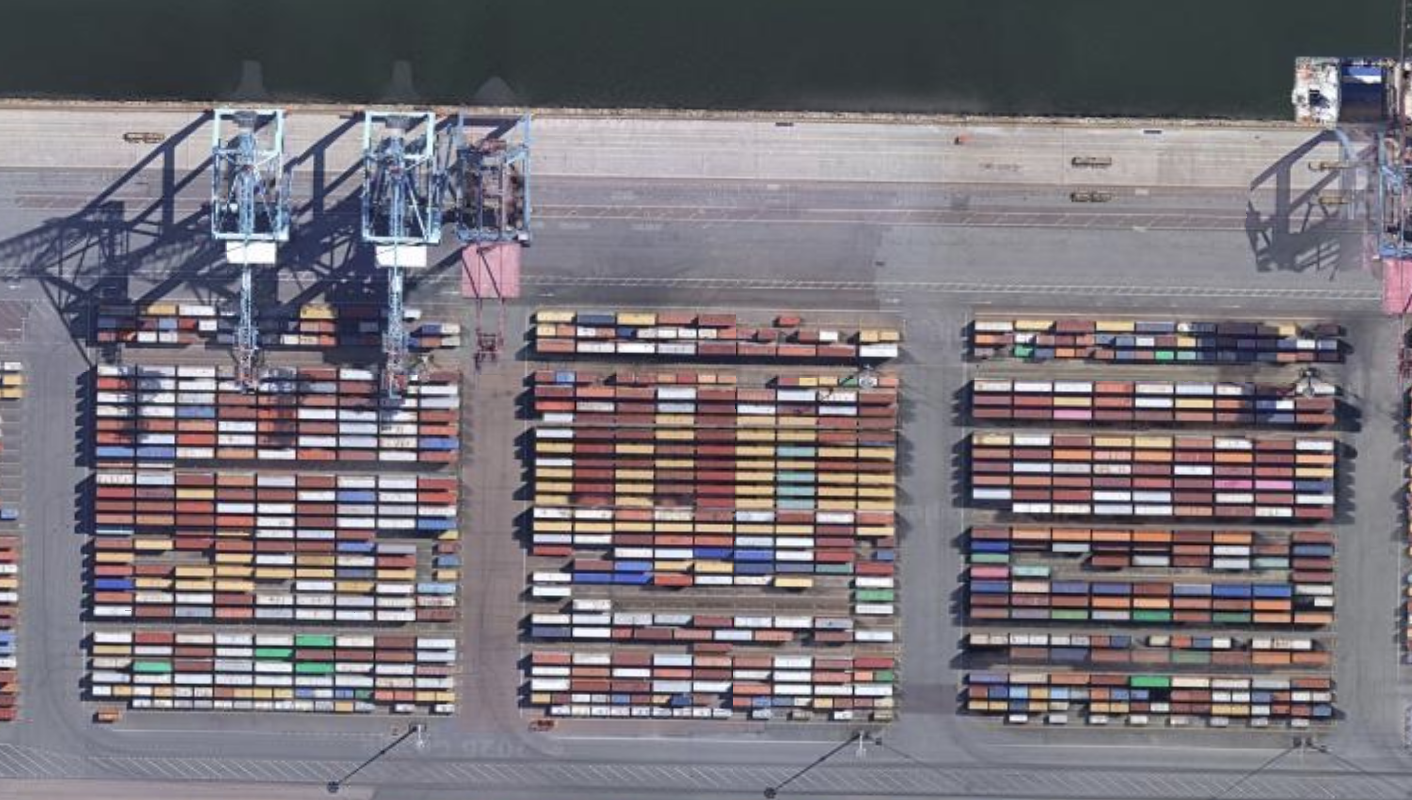

Рисунок 5. Пример перпендикулярных проездов на контейнерной площадке.

Если бы таких дорог не существовало, перемещение оборудования контейнерного терминала между штабелями занимало бы больше времени. Количество таких проездов и расстояние между ними — один из вопросов проектирования контейнерных площадок.

Возможные конфигурации контейнерной площадки для различных типов оборудования представлены в Табл. 1.

Таблица 1. Направление штабелей контейнеров для различных систем обработки контейнеров [7-9]

# Оборудование Конфигурация контейнерной площадки Пример
1 Straddle Carrier

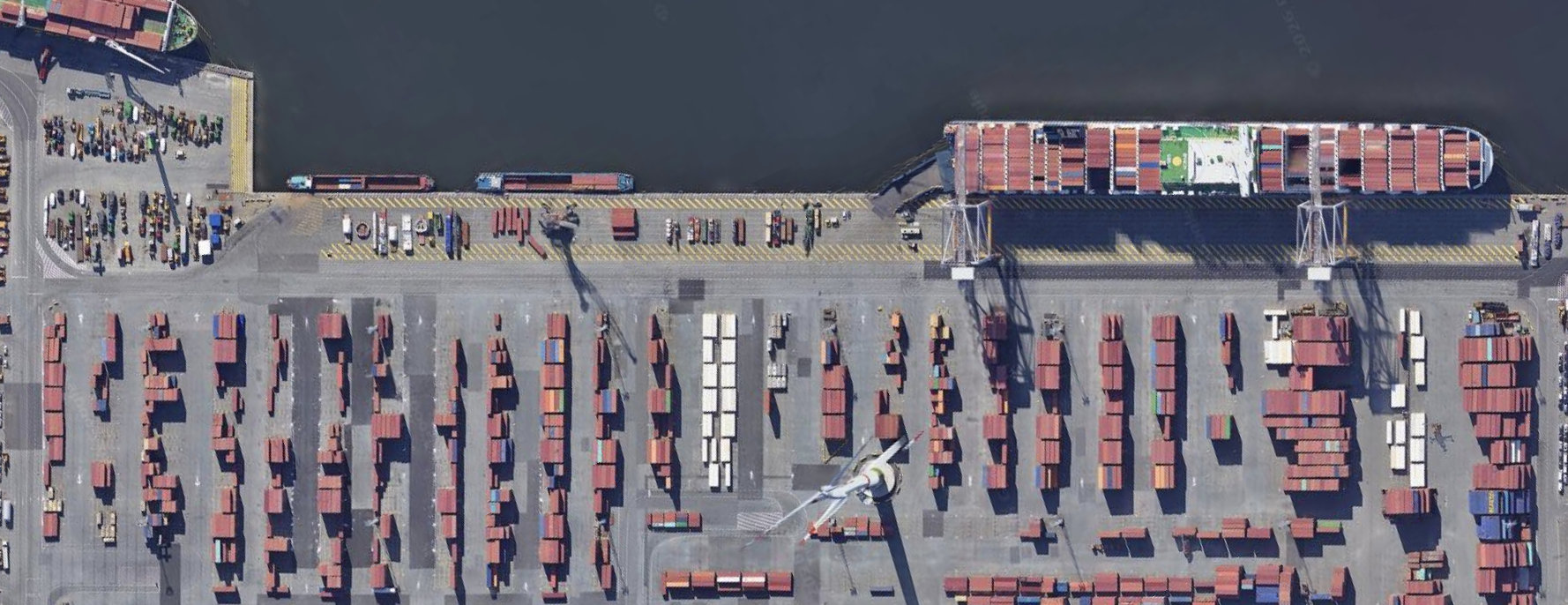

Антверпен

Готбург
2 Reachstacker
Антверпен
3 RTG
Гданьск
4 RMG

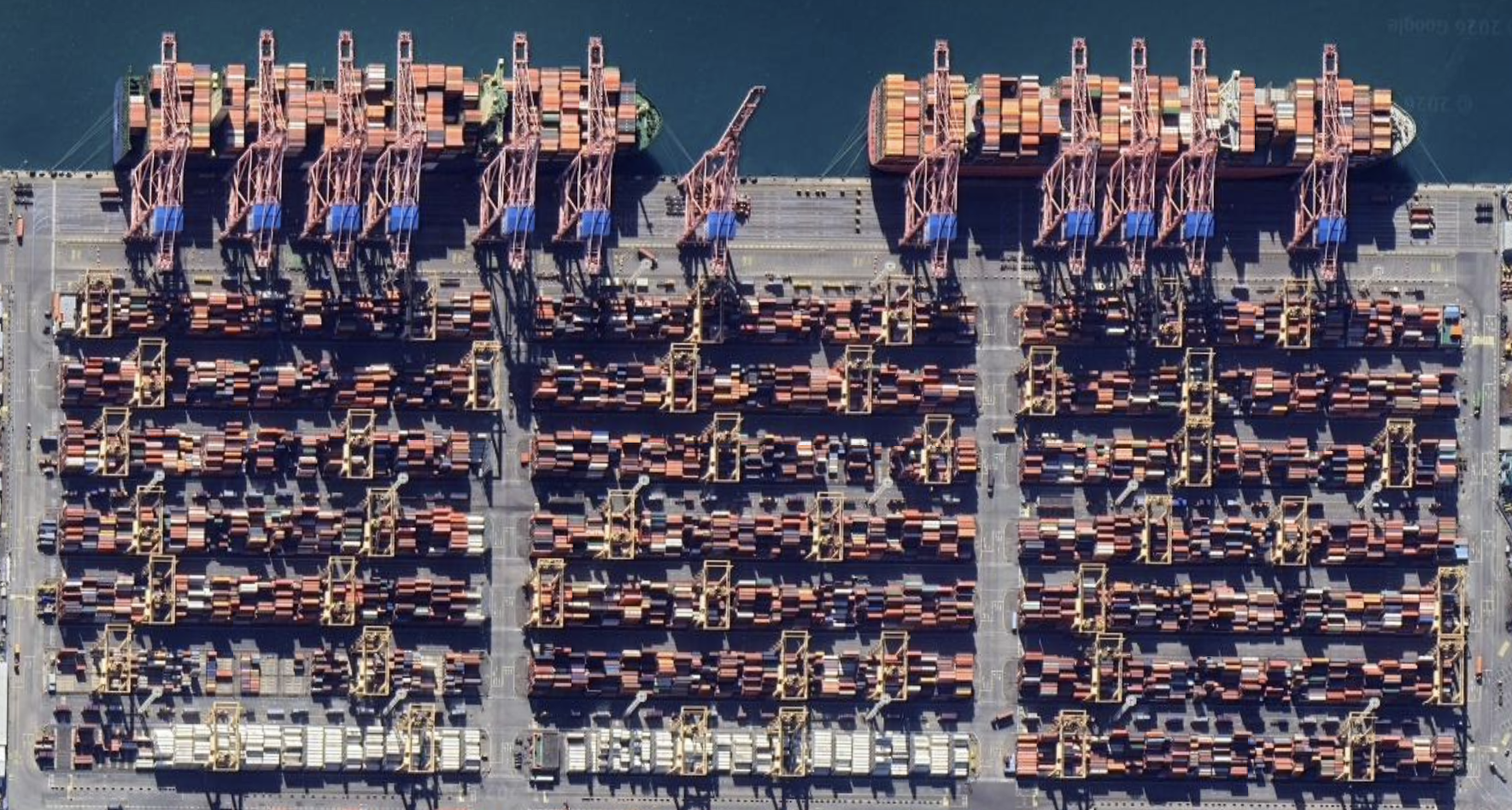

Пусан
5 ASC

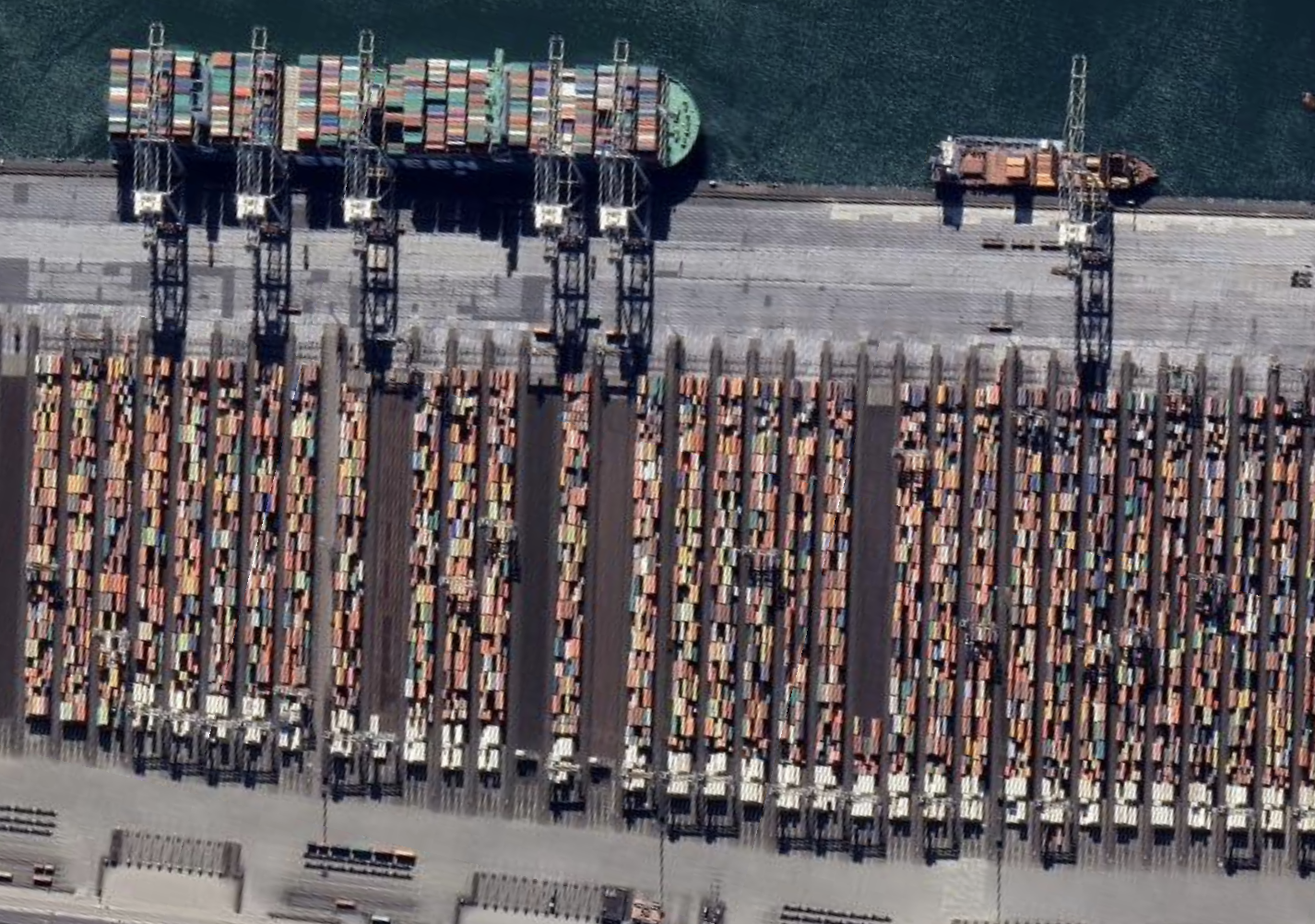

Роттердам

Пространство для технологических проездов по периметру контейнерной площадки и внутри нее определяется оборудованием, используемым на терминале для погрузочно-разгрузочных работ.

Каждый контейнерный блок состоит из штабелей, включающих секции. Между каждыми двумя секциями существует расстояние, необходимое для обеспечения операций по обработке контейнеров [10]. Каждая секция состоит из рядов, которые также разделены определенным расстоянием, определяемым оборудованием для обработки контейнеров.

Типичные или примерные расстояния представлены в профессиональных публикациях PIANC и UNCTAD [11]. Разработанное программное обеспечение учитывает представленные конфигурации оборудования для обработки контейнеров и типичное расстояние между элементами контейнерной площадки.

Большинство терминалов имеют стандартную конфигурацию, при которой контейнеры размещаются в соответствии с наиболее эффективным способом размещения погрузочно-разгрузочного оборудования (табл. 2).

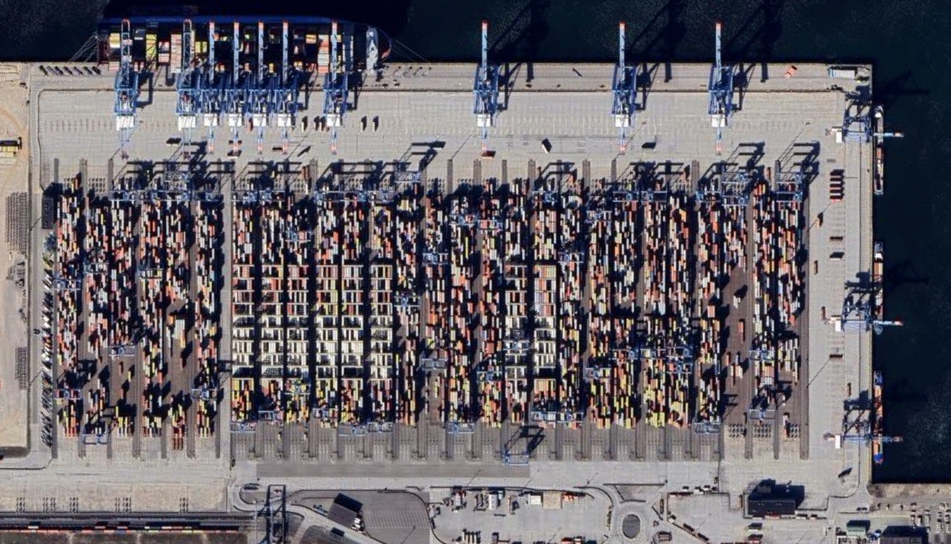

Таблица 2. Примеры простых конфигураций контейнерных площадок.

Порт система обработки контейнеров Пример

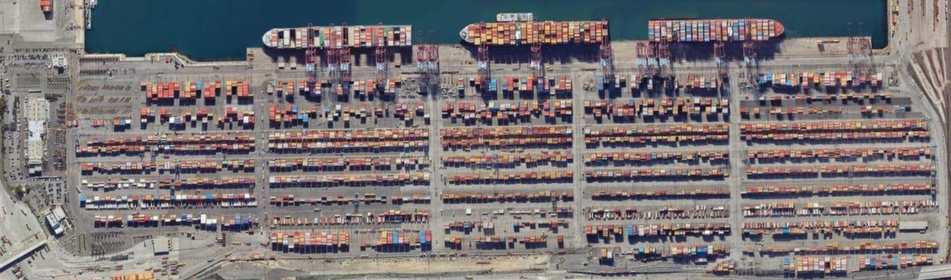

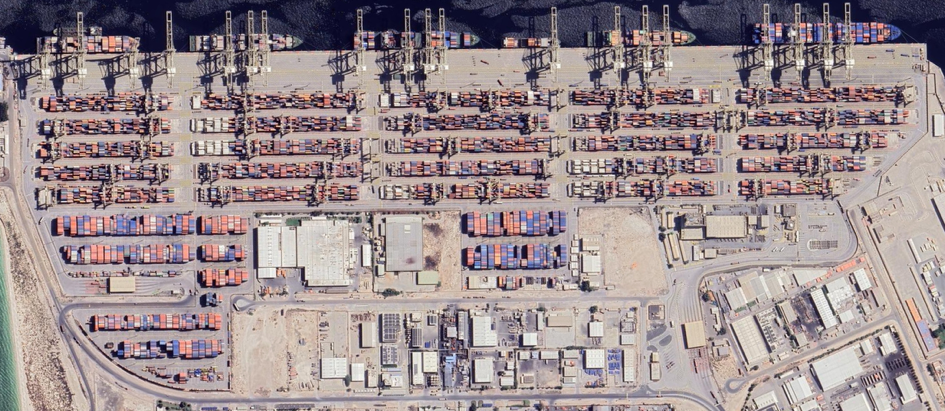

Дубай RMG
Лос-Анджелес RTG
Лаем Чабанг RTG

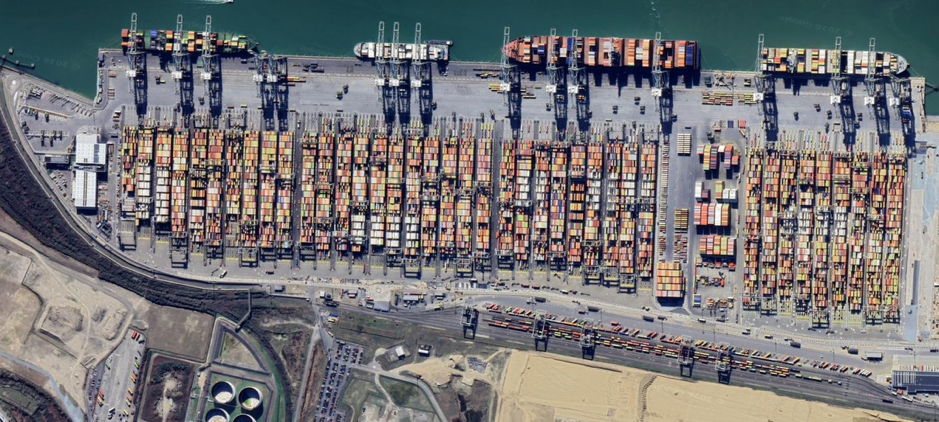

Лондон ASC
Роттердам ASC

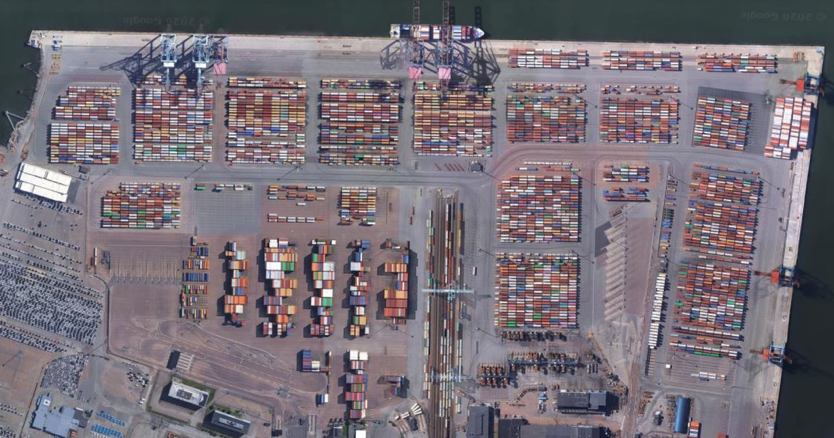

В то же время, некоторые терминалы имеют более сложную конфигурацию с контейнерами, хранящимися в разных направлениях в разных зонах порта (Табл. 3).

Таблица 3. Примеры сложных конфигураций контейнерных площадок.

Порт система обработки контейнеров Пример

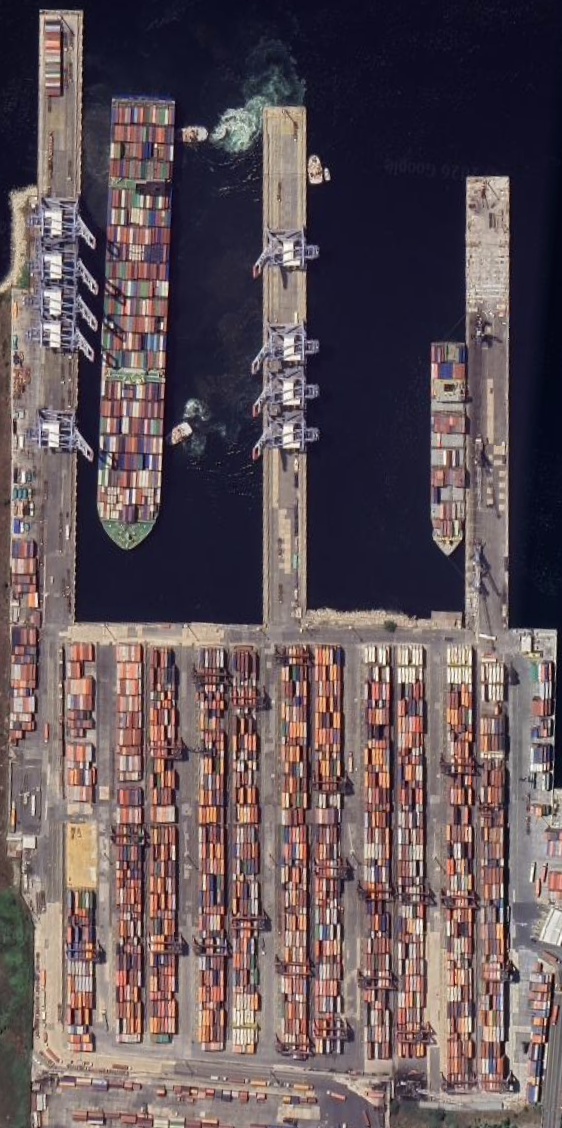

Стамбул RTG
Готбург SC

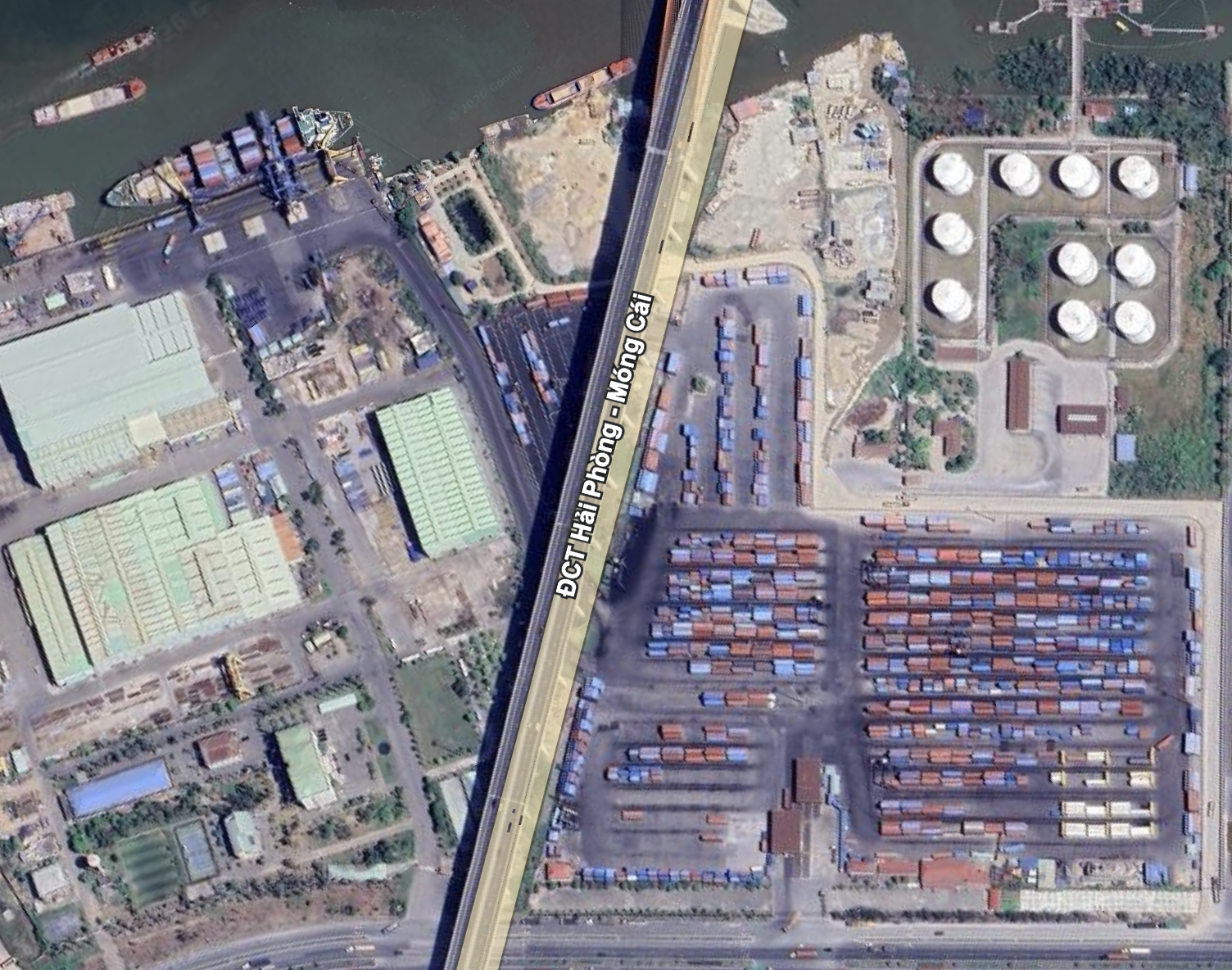

Хайфон RS

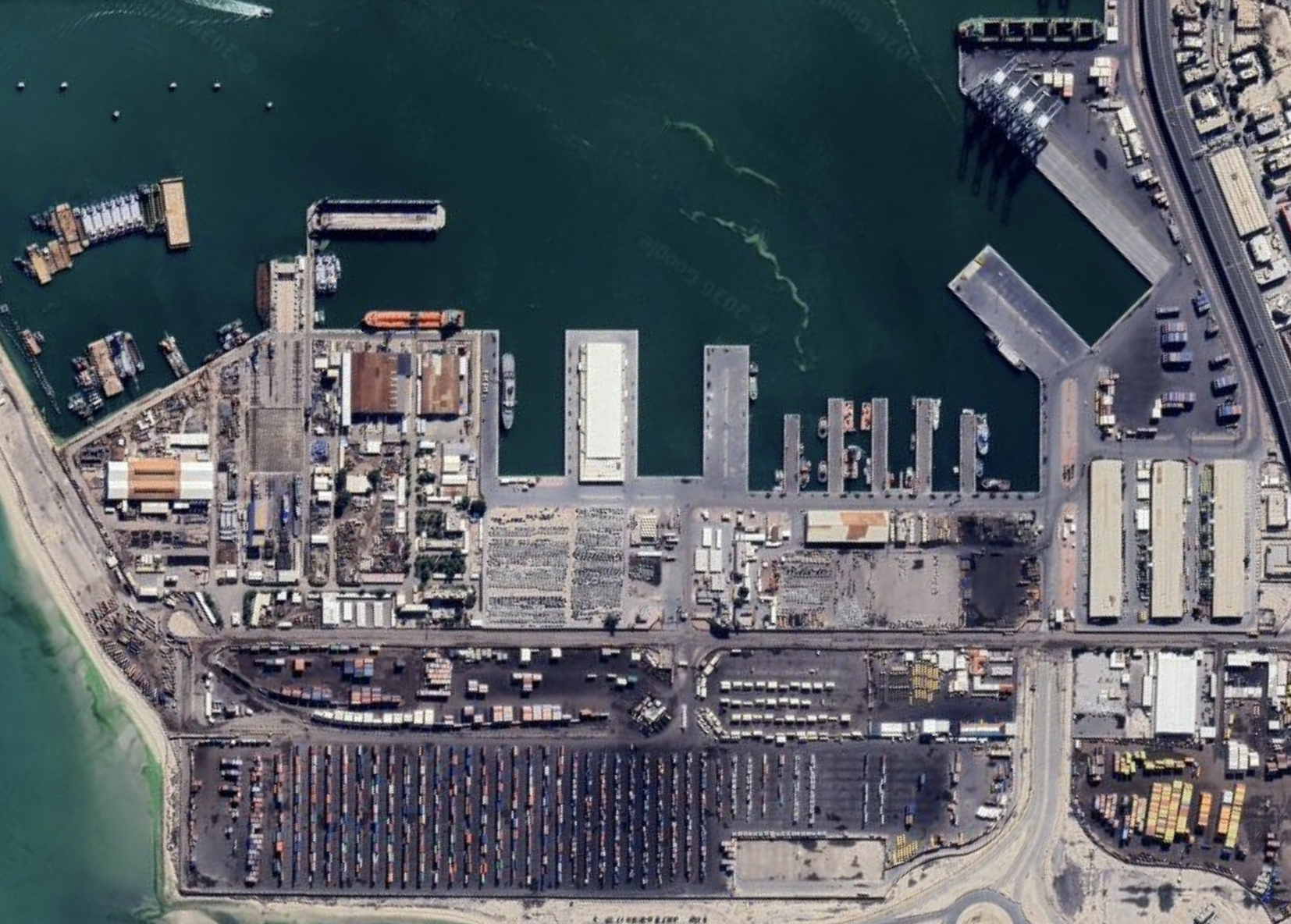

Кувейт RS

Таким образом, предлагаемая параметрическая модель учитывает:

  • ограничения контейнерных терминалов ;
  • типы оборудования для обработки контейнеров ;
  • контейнерными площадками ;
  • Различные варианты направления движения контейнерной площадки.

Алгоритмы

В основе разработанного программного обеспечения лежит методология вычислительной геометрии [12].

Разработанное программное обеспечение рассматривает две модели: с простой и сложной конфигурацией.

Простой алгоритм конфигурации контейнерной площадки учитывает только одно направление штабелей контейнеров. Входными данными алгоритма являются границы терминала, оборудование для обработки контейнеров и существующие здания.

Перед тем как приступить к генерации штабелей, алгоритм формирует смещенные границы терминала (рис. 6).

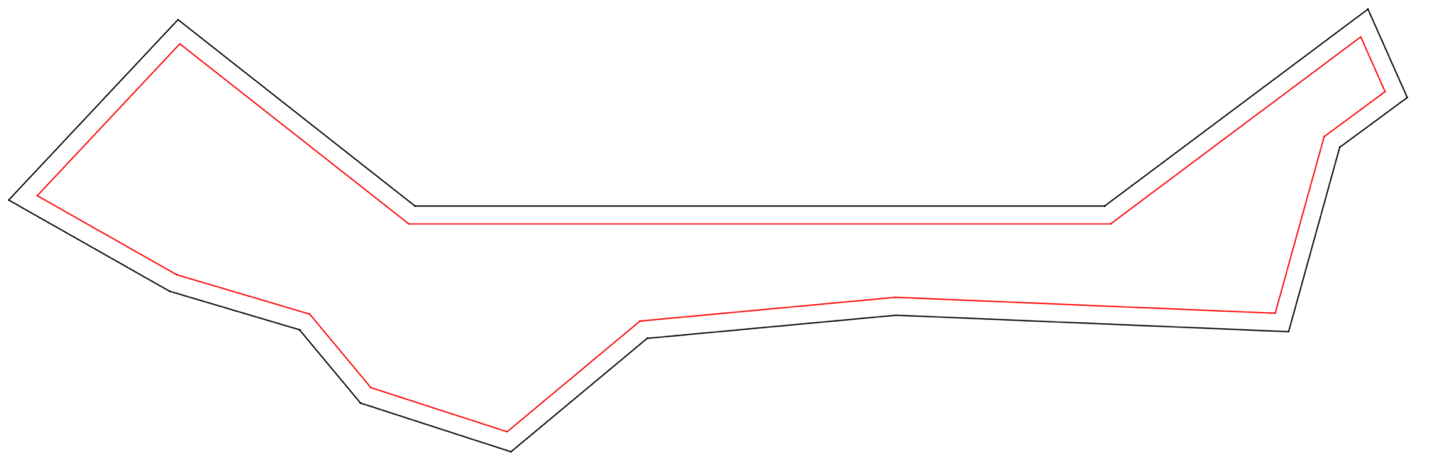

Рисунок 6. Пример смещенной границы терминала.

Алгоритм учитывает каждый сегмент границ терминала и строит параллельные сегменты. Расстояние между параллельными линиями равно расстоянию, необходимому для размещения контейнерного терминала и безопасной работы оборудования для обработки контейнеров (рис. 7).

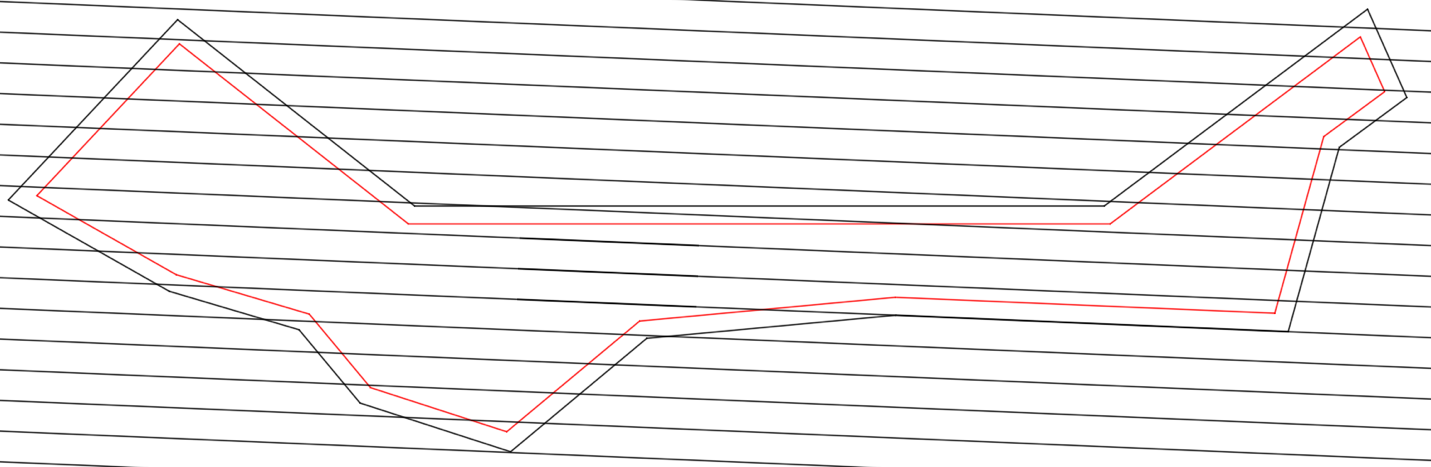

Рисунок 7. Пример построения параллельных линий на границах контейнерного терминала.

Эти линии будут представлять собой штабели контейнеров.

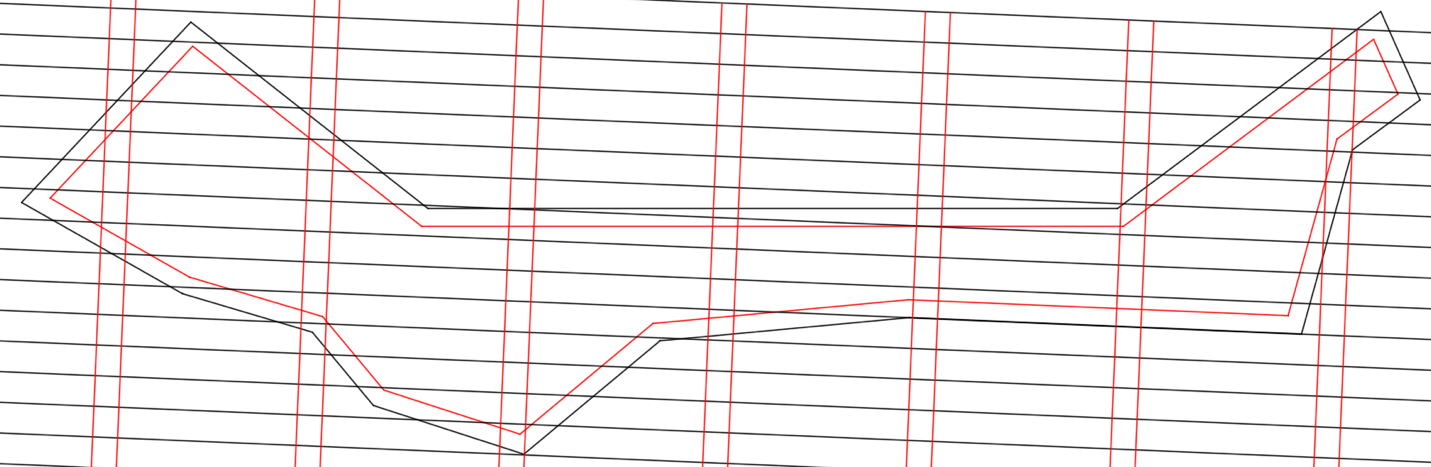

После этого строятся перпендикулярные линии, включающие проезды для транспортного оборудования (рис. 8).

Рисунок 8. Пример построенных перпендикулярных линий.

Расстояние между перпендикулярными линиями варьируется. Оно больше, если линии ограничивают контейнерный штабель, и меньше, если они ограничивают технологический проезд.

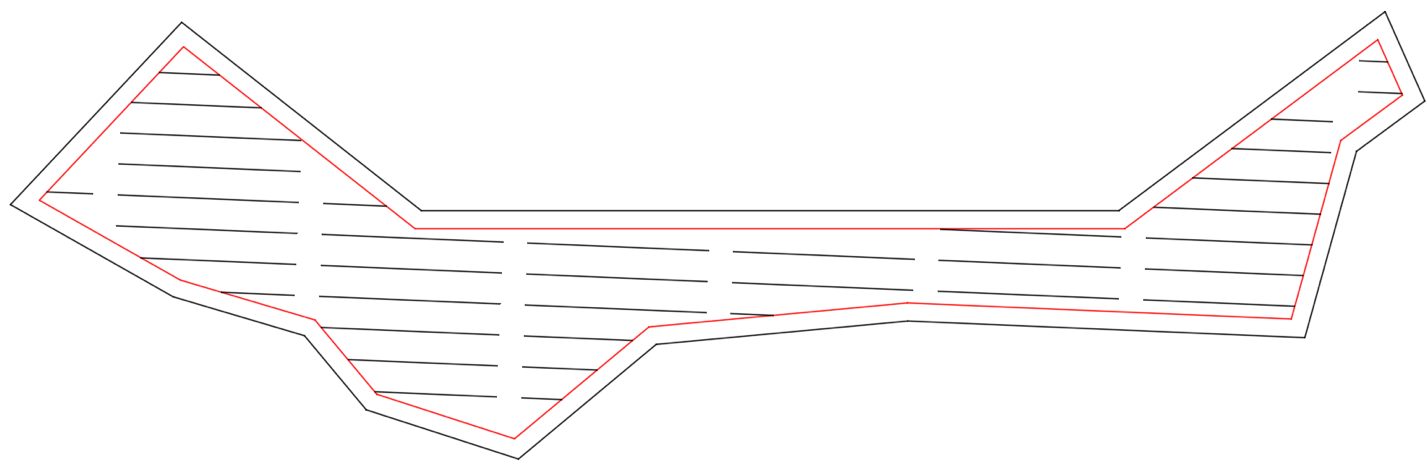

При построении линий алгоритм ищет точки пересечения между границами терминала и параллельными линиями. Для каждого найденного сегмента алгоритм проверяет, находится ли он внутри конечного предела или за его пределами [13]. После этого алгоритм ищет сегменты, разделенные перпендикулярными линиями (рис. 9).

Рисунок 9. Пример найденных сегментов

После этого для каждого сегмента строится штабель контейнеров. Штабель контейнеров строится по секциям, чтобы дополнительно проверить, находится ли секция в пределах границ терминала и не пересекается ли она с существующим зданием. Результат генерации представлен на рис. 10.

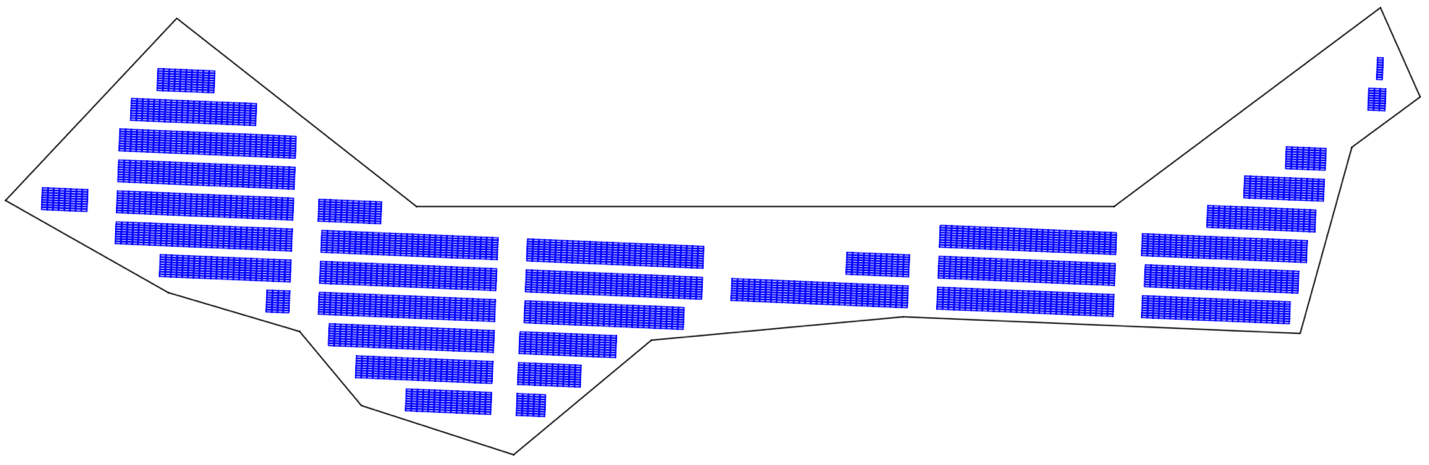

Рисунок 10. Пример результата генерации

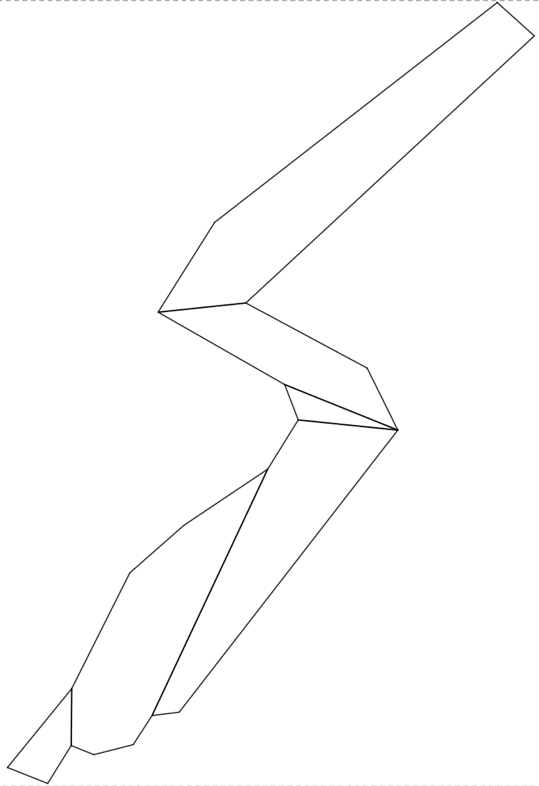

Алгоритм генерации сложной конфигурации контейнерной площадки учитывает различное направление штабелей контейнеров для отдельных зон контейнерного терминала. Эта программа использует алгоритм разложения для поиска многоугольников в пределах границ терминала [14]. Пример разложения на многоугольники представлен на рис. 11.

Рисунок 11. Пример разложения на многоугольники.

После этого для каждого многоугольника запускается алгоритм генерации простой конфигурации контейнерной площадки. В результате получается конфигурация контейнерной площадки, представляющая собой выбор из нескольких вариантов ориентации штабелей контейнеров (рис. 12).

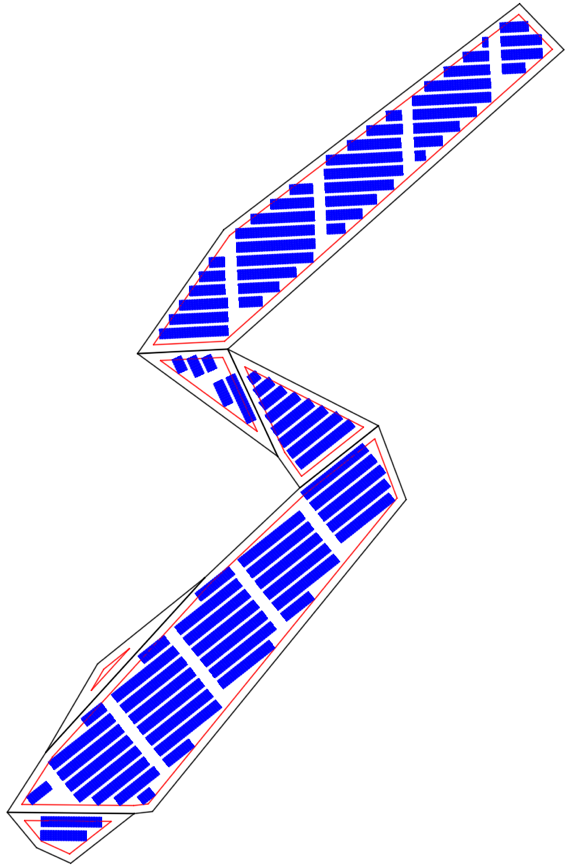

Рисунок 12. Пример сгенерированной сложной конфигурации контейнерной площадки.

Описанные алгоритмы позволяют решать ряд задач проектирования портов:

  • системы обработки контейнеров;
  • конфигурацию контейнерной площадки;
  • расчета оптимального количества перпендикулярных проездов.

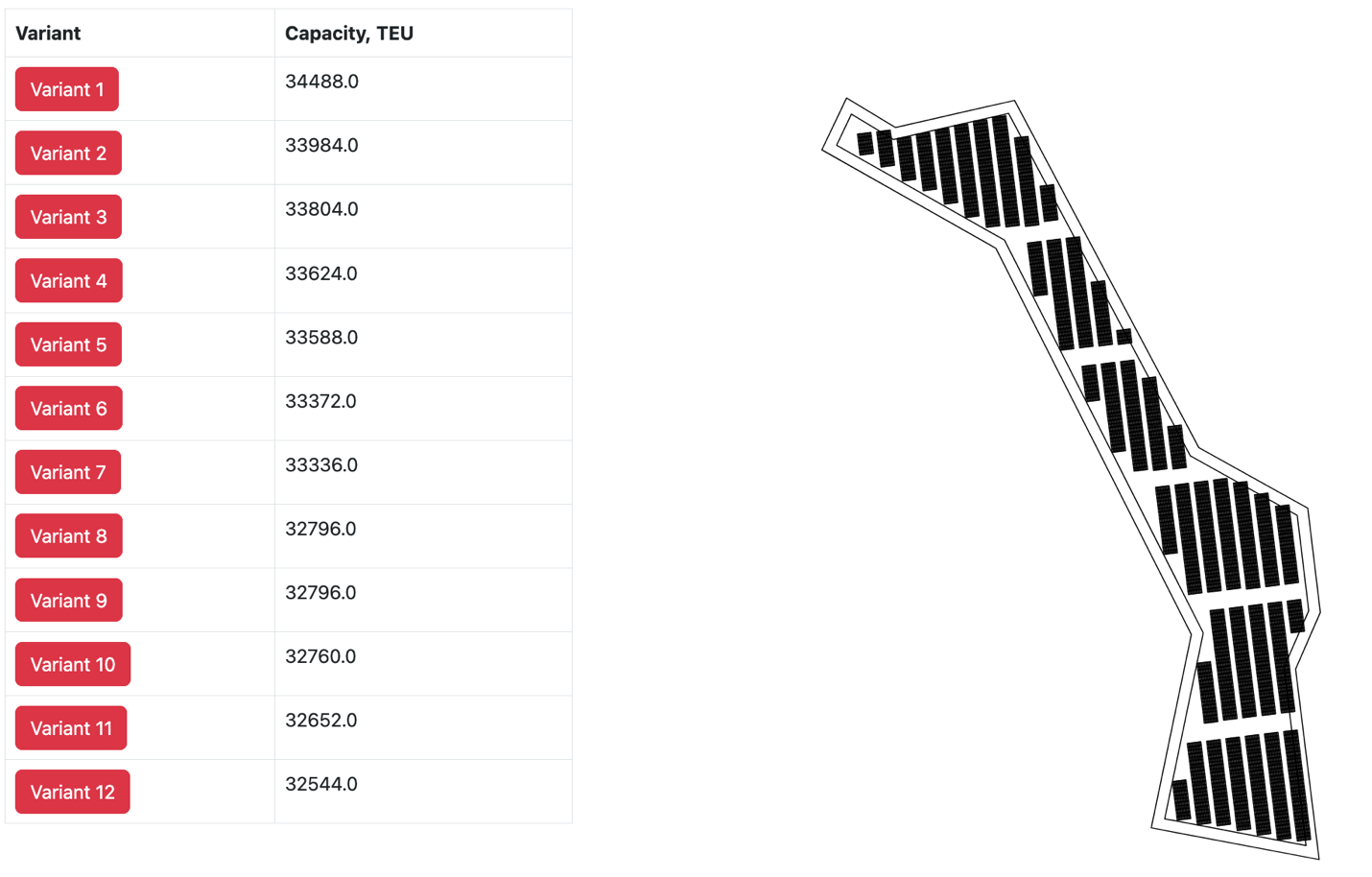

Результатом работы алгоритмов является список возможных конфигураций контейнерной площадки для определенной терминальной зоны (рис. 13).

Рисунок 13. Пример результатов генерации контейнерной площадки.

Для нахождения оптимального решения этот список необходимо отсортировать по определенному параметру.

Как сравнить

Сортировка списка может выполняться по нескольким параметрам:

  • вместимость складской площадки: различные варианты конфигурации контейнерной площадки обеспечивают разную вместимость. Этот параметр рассчитывается в соответствии с созданным планом: программное обеспечение вычисляет общее количество наземных слотов терминала (TGS) и умножает его на максимальную высоту хранения и максимальный коэффициент использования штабеля;
  • количество оборудования на складской площадке;
  • количество (или производительность) терминального транспортного оборудования.

Последние два параметра требуют использования имитационного моделирования для всестороннего анализа и будут рассмотрены в отдельной статье. Однако они являются одними из наиболее важных параметров конфигурации контейнерной площадки, определяющих капитальные (с точки зрения инвестиций в оборудование для обработки контейнерных терминалов) и эксплуатационные (с точки зрения использования существующего оборудования и производительности) затраты.

Если конфигурация штабелей делает невозможным перемещение контейнерного погрузочно-разгрузочного оборудования между штабелями, то потребуется дополнительное оборудование, а следовательно, и дополнительные затраты.

Если перпендикулярные проходы встречаются редко, то терминальное транспортное оборудование обеспечит более низкую производительность, а следовательно, меньшую пропускную способность и более высокие эксплуатационные расходы.

Следовательно, для выбора оптимальной конфигурации контейнерной площадки необходим анализ различных направлений штабелирования и использования оборудования.

В текущей программной реализации для сортировки списков используется вместимость контейнерной площадки.

Описание интерфейса

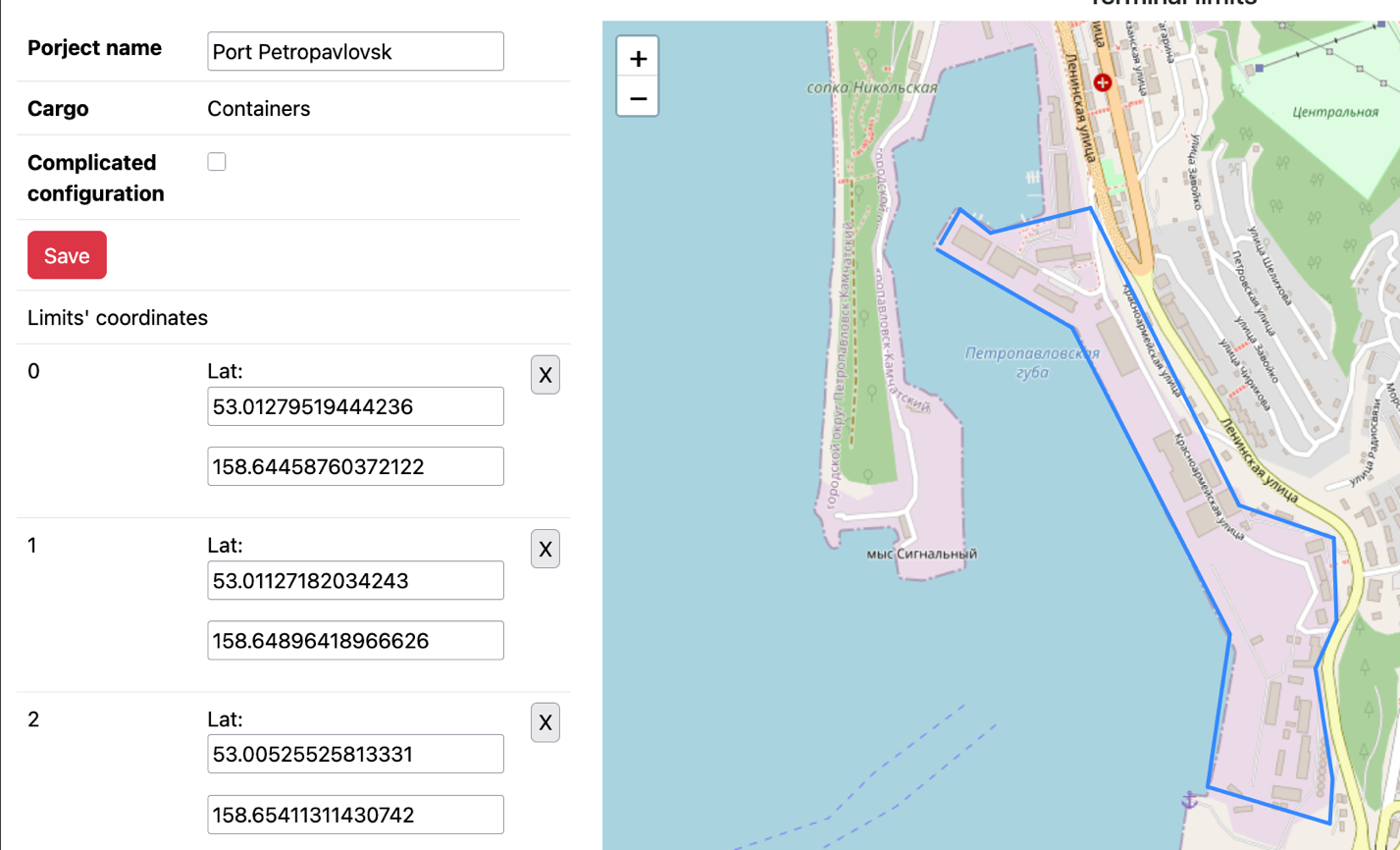

На первой странице программы запрашивается название проекта и предельные значения параметров терминала (рис. 14).

Рисунок 14. Страница для ввода границ терминала.

Концептуально, алгоритм способен работать с данными о границах терминала. Этот экран был создан в основном для демонстрационных целей.

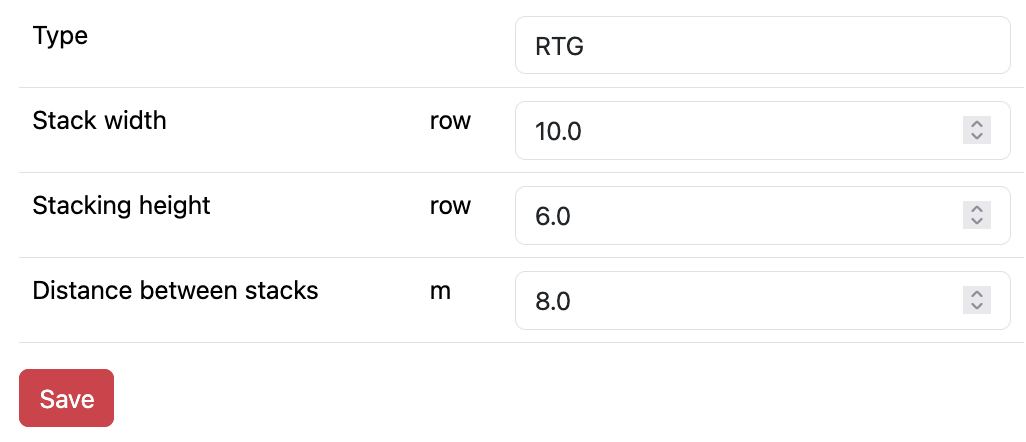

После этого выбирается технологическое оборудование. Интерфейс позволяет настраивать параметры складирования, включая ширину и высоту штабеля, ширину прохода, расстояние между контейнерами (рис. 15).

Рисунок 15. Страница конфигурации системы обработки контейнеров.

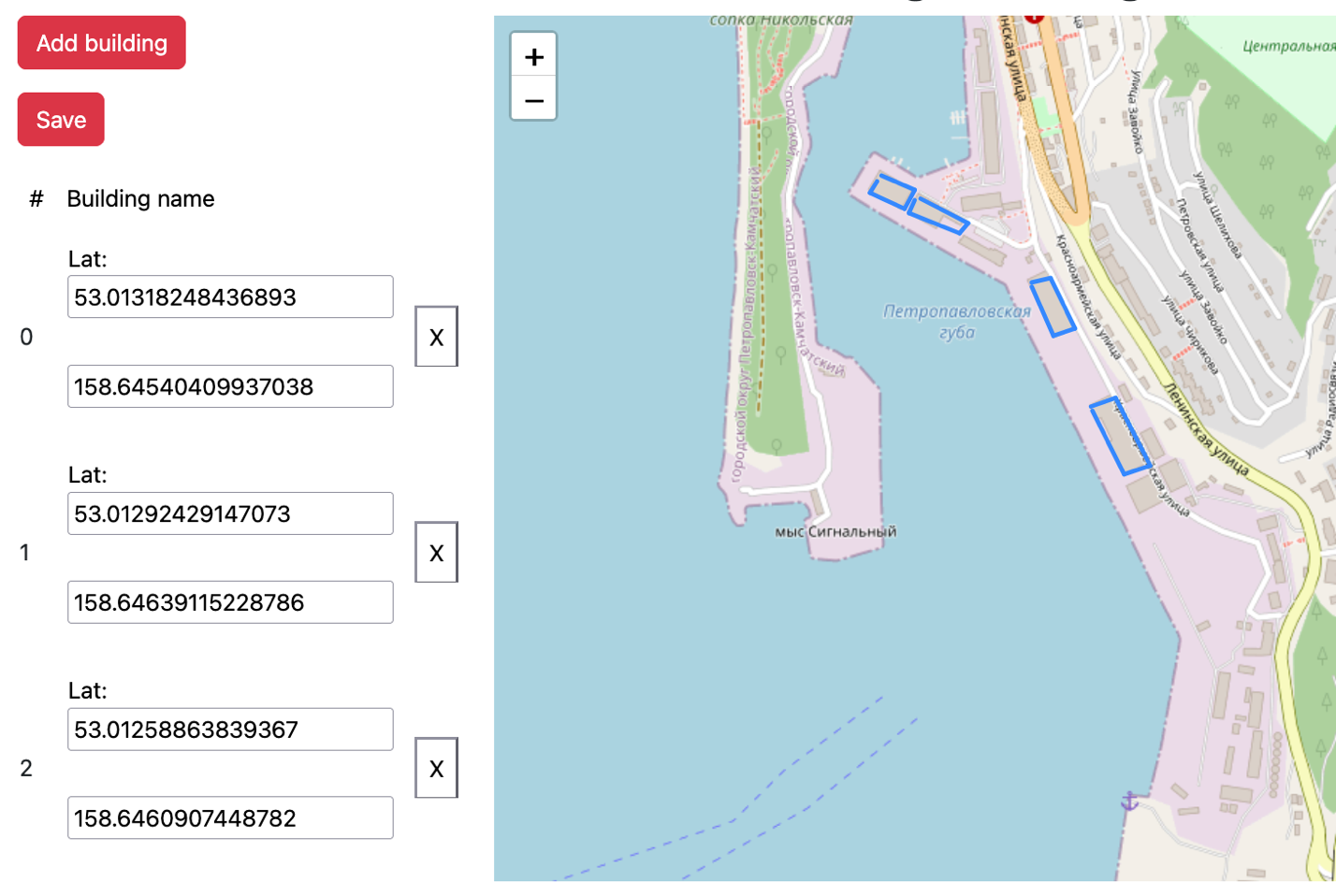

Следующий шаг — выделение зданий, чтобы в этих местах не размещались штабели контейнеров (рис. 16).

Рисунок 16. Интерфейс для ввода данных о зданиях

Результаты представляются в виде списка вариантов конфигурации контейнерной площадки, общей планировки контейнерной площадки и трехмерной модели контейнерной площадки (рис. 17-18).

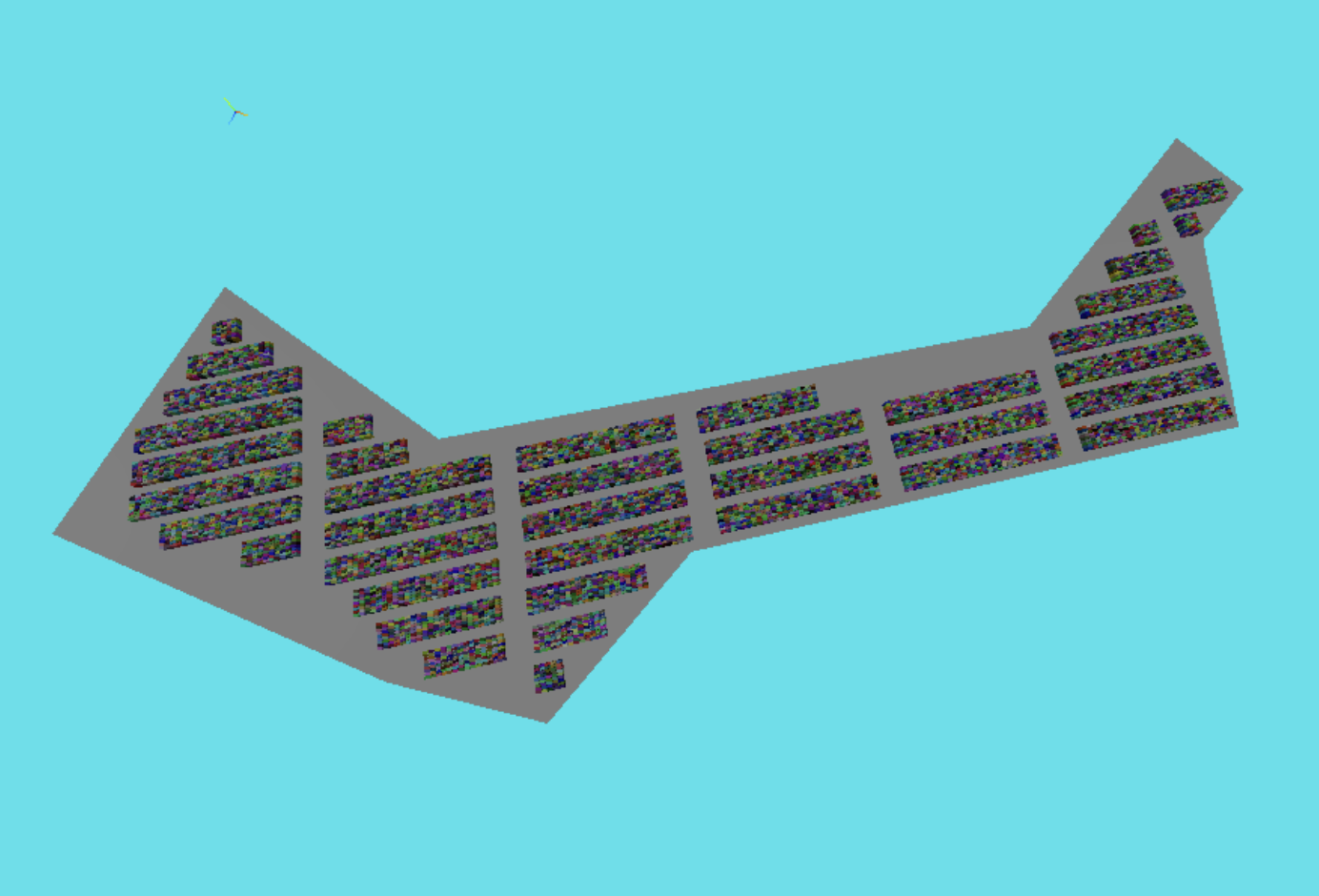

Рисунок 17. Пример созданной трехмерной модели контейнерной площадки (вид сверху).

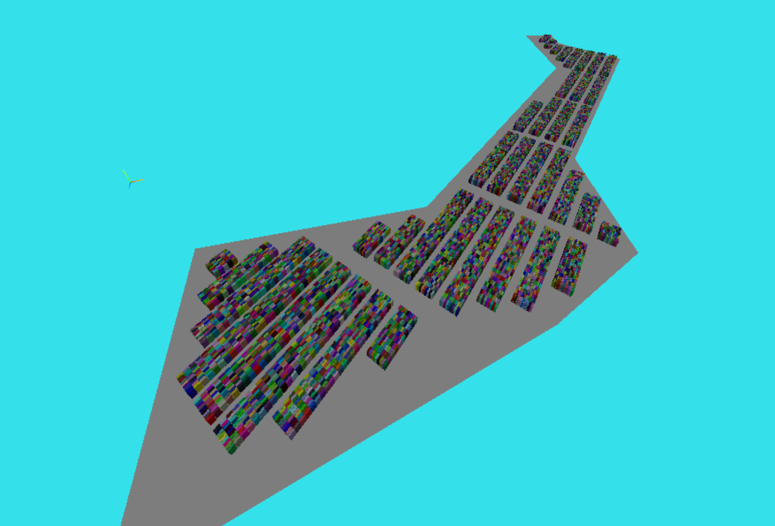

Рисунок 18. Пример созданной трехмерной модели контейнерной площадки (вид сбоку).

Технические чертежи экспортируются в формат DXF, трехмерная модель – в формат GLTF.

Выводы

В данной статье представлена параметрическая модель генерации контейнерных площадок на основе вычислительной геометрии. Разработанное программное обеспечение автоматически генерирует конфигурации контейнерных площадок как для простых, так и для сложных планировок терминалов, учитывая границы терминала, тип погрузочно-разгрузочного оборудования, требования к расстоянию между ними и существующие здания. Модель позволяет сравнивать конфигурации по вместимости склада и выводит результаты в виде технических чертежей в формате DXF и трехмерных моделей в формате GLTF. Текущая реализация сосредоточена на геометрической оптимизации и оптимизации вместимости контейнерной площадки. Анализ количества оборудования и операционной производительности, требующий имитационного моделирования, будет рассмотрен в последующей публикации.
